            本实用新型提供的一种方柱建筑模板紧固件,包括2组直角卡板,卡板的边相互垂直设置, 内部形成“口''形结构,每条卡板上沿长度方向设有若干相间隔的固定孔,可滑动的限位套和活动的固定销套装在每条侧边上,限位套上设有若干通孔,固定销穿过通孔和固定孔将限位套和卡板固定,固定销为楔形销,限位套上方和下方均设有使固定销穿过的通孔,限位套和固定销之间设有防止丢失的链条 。 本实用新型只需两人就能方便的对方柱建筑模板进行紧固,紧固效果好,结构简単合理,能够调节固定的尺寸,可以折叠收纳,具有较高的推广价值。


      1. 一种方柱建筑模板紧固件,其特征在于:包括2组直角卡板( 1),卡板(1)的边相互垂直设置,内部形成''口”形结构,卡板( 1 )相交又处分别设有可调节位置的限位装置。

      2.根据权利要求1所述的方柱建筑模板紧固件,其特征在于:所述每条卡板边上沿长度方向设有若干相间隔的固定孔( 5 ),所述限位装置包括套装在每条側边上的可滑动的限位套(2)和活动的固定销(3),限位套(2)上设有通孔(7),固定销(3)穿过通孔(7)和固定孔(5)将限位套(2)和卡板( 1 )固定。
      3.根据权利要求2所述的方柱建筑模板紧固件,其特征在于:所述固定销(3)为楔形销,所述限位套(2)上方和下方均设有使固定销(3)穿过的通孔。
      4.根据权利要求2所述的方柱建筑模板紧固件,其特征在于:所述限位套( 2 )前端设有与相邻限位套圆滑过渡的弧形部。
      5.根据权利要求2所述的方柱建筑模板紧固件,其特征在于: 所述限位套(2)和固定销(3)之间设有防止丢失的链条(4)。
      6.根据权利要求1所述的方柱建筑模板紧固件,其特征在于:所述卡板( 1 )的两条直角边较接连接 。

      技术领域
        本实用新型涉及建筑模板夹紧装置,更涉及一种方柱建筑模板紧固件 。

       背景技术
        随着建筑行业的日益发展,对于工程建设质量的要求也就越来越高, 一些建筑内部的方柱还是利用传统的钢管和扣件进行加固成型的技术,这样的技术不仅受施工人员技术影响,还存在一些不可克服的缺陷,如受力不均出现突起,方柱尺寸不一致,施工难度大, 需要多个人员同时进行,夹具笨重等不利因素,直接影响到方柱整体的质量和美观度,同时建造周期延长,建造成本提高。 虽然市面上己经存在一些建筑模板,提高了方柱的建造质量,但是没有一种结构简単,操作方使,易于收纳储存的模板紧固件。
      相关内容
        1.本实用新型目的就是提供一种方便操作人员使用,易于收纳和储存,夹持精度高且能够调节固定尺寸的方柱建筑模板紧固件。
        2.本实用新型采用以下技术方案:一种方柱模板紧固件,包括2组直角卡板,卡板的边相互垂直设置,内部形成''口”形结构,卡板相交又处分别设有可调节位置的限位装置 。
        3. 优选的,所述每条卡板上沿长度方向设有若干相间隔的固定孔,所述限位装置包括套装在每条側边上的可滑动的限位套和活动的固定销,限位套上设有若干通孔,固定销穿过通孔和固定孔将限位套和卡板固定。

        4.优选的,所述固定销为模形销,所述限位套上方和下方均设有使固定销穿过的通孔。
        5.优选的,所述限位套前端设有与相邻限位套圆滑过渡的弧形部,提高固定强度 。
        6.优选的,所述限位套和固定销之间设有防止丢失的链条 。
        7.  优选的,所述卡板的西条直角边较接设置,能够使得卡板折叠,方使收纳 。
        8.本实用新型有益之处在于:只需西人就能操作本装置,能够方便的对方柱建筑模板进行紧固,紧固效果好,结构简单合理;构思巧妙,可调节的限位套配合固定销的使用,能够调节固定的尺寸,适用于不同尺寸的方柱建造,方面实用,又降低成本,使用完之后可以折叠收纳,易于般运和储存,链条的存在使固定销不易丢失,具有较高的推广价值 。

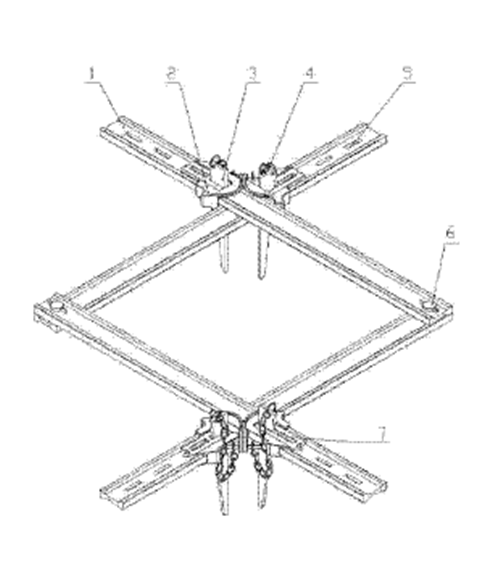

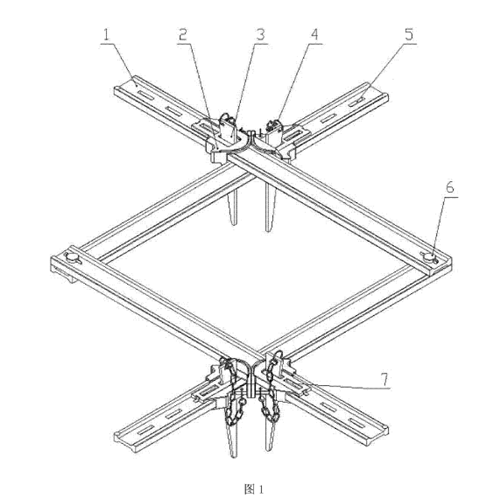

     图1本实用新型的立体结构示意图。

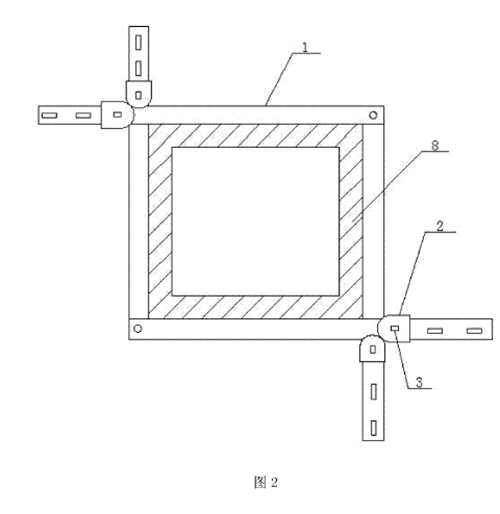

图2本实用新型使用状态示意图。

  图中1.卡板,2.限位套,3.固定销,4.链条,5.固定孔,6.卡板销,7.通孔。


      具体实施方式
        下面结合附图对本实用新型进行进一步描述 。
      如图1所述,本实用新型包括一种方柱模板紧固件,包括2组直角卡板1,卡板1的边相互垂直设置,内部形成“口”形结构,每条卡板1上沿长度方向设有若干相问隔的固定孔5,限位装置包括套装在每条側边上的可滑动的限位套2和活动的固定销3,限位套2上设有通孔7,固定销3穿过通孔7和固定孔5将限位套2和卡板1固定,这样的结构就能使交叉的西条侧边固定。优选的,固定销3为楔形销,限位套2上方和下方均设有使固定销3 穿过的通孔7, 1l契形销更容易插入和拔出,限位套2上的上下通孔能够让模形销穿过,提高了稳定性 。 为了使限位套前端率固接角東 ,避免产生缝隙,限位套2前端设有与相邻限位套圆滑过渡的弧形部。限位套2和固定销3之间设有防止丢失的链条4,卡板1的西条直角边通过销率由6較接设置,这样在搬运和储存的过程中固定销不易丢失,折叠的设计能节省空间, 使于收纳。

       如图2所示本实用新型在使用时,将西块卡板1相对的放置在己经持建好的方形建筑模板8中心处,然后套装上限位套2,根据方柱尺寸的大小选拝相对应的固定孔7,插入固定销3就完成紧固件的安装,需要拆卸时,将固定销3退出,取下限位套2,西块卡板1白然分离,卡板 1 的边折叠后即可完成收纳,本实用新型操作简单,实用性强。
