塑鑫旺中空塑料模板在水沟渠改造(挡土墙、护土坡等)工程中的应用
2020-05-25


通过微信公众号“塑料模板”| 关注我们



序    言

     近些年,随着国内经济的迅猛发展,人们逐渐意识到水渠建设的重要性,在大力发展新农村建设的同时, 投入了大量资金对旧水渠进行全面改建和完善,修建混凝土挡土墙/护土坡等,这样不仅能有效涵养水源,美化环境,同时也为新农村的发展注入新的活力。


什么是水沟渠挡土墙?


     水沟渠挡土墙是用来支撑人工填土边坡以保持土体稳定的建筑物,保护边坡不被雨水冲刷,保护高路基减少放坡或保护河道等作用。

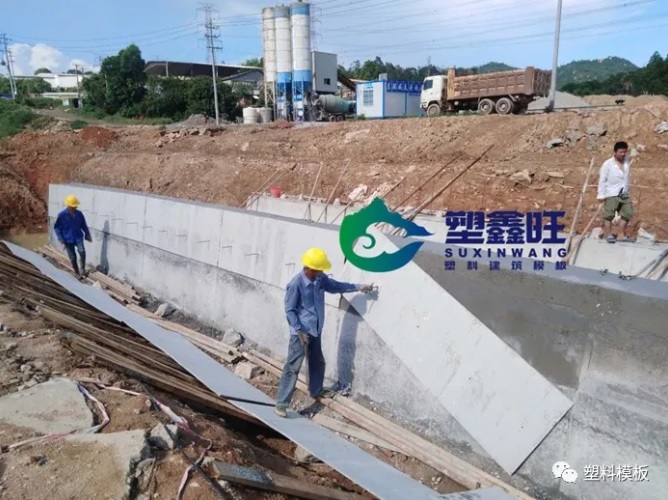

水沟挡土墙项目采用塑鑫旺中空塑料模板案例

什么是护土坡?

     护土坡指的是建筑在边坡上的附属工程,它在路基侧面做成的具有一定坡度的坡面,起保护边坡不被雨水冲刷或边坡绿化作用。

广西某水渠改造项目采用塑鑫旺中空塑料工程案例

     中空塑料模板的施工工艺适用于混凝土结构墙体、排水沟、柱、梁、箱涵、挡土墙、城市综合管廊、电缆沟等项目工程施工,在施工方法上有显著的特点,其与传统的木模板、钢模板施工工艺相比,在工期、质量、安全文明、经济环保等方面有明显的先进性和新颖性,以挡土墙模板为例,塑鑫旺小编为您专门整理了挡土墙模板安装的相关事宜:


挡土墙模板的安装


(一)模板的选材

    采用15mm厚中空塑料模板(1830X915),木方和钢管做楞,配套穿墙螺栓使用Φ14高强螺栓。竖向内楞采用50X100木方,水平外楞采用双钢管Φ48X3.5.加固通过在双钢管处打孔拉结穿墙螺栓。斜撑采用钢管Φ48X3.5,总结见下图所示:

(二)模板的安装顺序

     模板定位--模板安装--垂直度调整--模板加固--验收。


1)模板定位:

      当基础混凝土浇筑完毕并具有一定强度(≥1.2MPa),即用手按不松软,无痕迹,方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线,并以该控制线为起点,引出每道细部轴线,根据轴线位置放出细部截面位置尺寸线,模板500mm控制线,以便于模板的安装和校正。


2)模板安装

     挡土墙地基隐蔽工程验收完毕,轴线及模板定位和施工缝处理完毕后准备模板安装。安装墙模前,要清除墙根杂物,焊接或修整模板的定位预埋件,做好测量放线工作,抹好模板下的找平砂浆。


3)垂直度调整

     首先引测结构尺寸控制线,并以该控制线为起点,引出墙控制线,用墨线弹出模板的内线,边线以及外侧控制线,施工前三线必须到位,以便于模板的安装和校正。

     对模板的垂直度要严格控制,在模板安装就位前,必须对每一块模板线进行复测,无误后,方可安装模板。

     模板拼装配合,施工员及质检员逐一检查模板垂直度,确保垂直度不超过5mm,平整度不超过2mm;


4)  模板加固安装:

      四周竖向内背楞采用50*100木方,间距150mm,每个侧面两端的方木与中空塑料模板用圆钉固定,水平外楞采用钢管Φ48*3.5,间距600mm。加固通过中空塑料模板模板上打孔拉结墙螺栓,水平间距为300,竖向间距为600mm,端头带圆塑料块限位片,以便拉杆头处理。斜向支撑用钢管上中下三道进行间距600mm加固,以保证其稳定。挡墙部1/3范围对拉螺杆两侧加双螺h=600mm,b=150mm,对拉螺栓水平间距为300mm,竖向间距为600mm(对拉螺杆不设套管,易消耗)。



     中空塑料模板组装要严格按照模板配板图尺寸拼装成整体,中空塑料模板在现场拼装时,要控制好相邻板面之间的拼缝,两板接头处要加设卡子,以防漏浆,拼装完成后用钢丝把模板和竖向钢管绑扎牢固,以保持模板的整体性。拼装的精度要求如下:

      a、 两块模板之间拼缝≤1

      b、  相邻模板之间高低差≤1

      c、  模板平整度≤2

      d、  模板平面尺寸差±3



(三)模板的质量标准:

1)中空塑料模板的安装要满足下列要求:

     模板的接缝不应漏浆;

    在浇筑混凝土前,中空塑料模板表面可浇水湿润,模板内不应有积水;

     中空塑料模板与混凝土的接触面要清理干净;

     此外,模板的偏差要符合下表规定:


2)模板的变形控制:

     a、浇筑混凝土时配好照明,分层浇筑,层高控制在500mm以内,严防振捣不实或过振,使模板变形。

     b、模板支立后,拉水平、竖向通线,保证混凝土浇筑时易观察模板变形、跑位;

     c、浇筑前认真检查螺栓、顶撑及斜撑是否松动;

     d、模板的拼缝,接头。模板拼缝、接头不密实时,用塑料密封条、海绵等堵塞;

     e、混凝土浇筑时,所有墙板全长、全高位拉通线,边浇筑边校正墙板垂直度,每次浇筑时,均派人专人专职检查模板,发现问题及时解决。

     f、为提高模板的周转,安装效率,事先按工程桩号位置,尺寸将模板编号,以便定位使用。拆除后的模板按编号整理,堆放。


3) 模板拆除

     墙模板在混凝土强度达到,这样能保证其表面及棱角不因拆除而损坏时方能拆除,模板拆除顺序与安装模板顺序相反,先拆外侧模板,再拆内侧模板。拆墙模板时,首先拆下穿墙螺栓,再松开地脚螺栓,使模板向后倾斜与墙体脱开。不得在墙上撬模板,或用大锤砸模板,保证拆模时不晃动混凝土墙体。


尾    言

     水渠建设是惠民工程,它是一个城市的灵魂,它不但具有泄洪排涝的作用,水渠的兴建实则是净化地方的水域生态系统,为人类的繁衍生息和健康发展提供了有力保障。
